1. AVANTAGES DE LA SOLUTION BARRAGES WATER-GATE

1.1 Positionner la protection inondation en un temps record !

Poser, dérouler, adosser les extrémités sur un point d’appui. L’eau s’engouffre dans le barrage et l’immobilise au sol.

• Le barrage de rétention est autobloquant.
• Lestage profilé hydrodynamique. La barrière de confinement ne dérape pas en cas d’arrivée soudaine d’eau et reste stable quel que soit le sens du courant.
• Possibilité de retenir jusqu’à 2m d’eau !
• Pour retirer le barrage il suffit de le soulever par les ganses arrière, l’accrocher à une paroi verticale pour un nettoyage haute pression.

1.2 Pouvoir déployer les barrages anti inondation de jour comme de nuit, avec ou sans électricité

L’urgence tolère mal les mises en œuvre complexes.  La simplicité de mise en œuvre est un facteur clé de succès. Elle peut être déployée de jour comme de nuit.

1.3 Une réponse « 100% souple » pour un encombrement de stockage imbattable

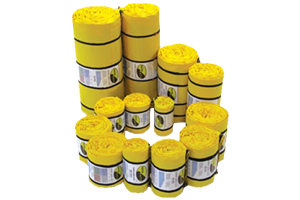

Conditionnement du dispositif de protection dans un encombrement minimal, grâce à l’utilisation de matières souples étanches.

• Un rouleau de la taille d’un sac de sport permet de retenir des milliers de m3 d’eau avec une efficacité redoutable.
• Caissons de déploiement rapide pour les grandes longueurs.
• Stockage au plus près de la ligne à défendre

1.4 Une solution flexible et légère, qui épouse tous les terrains d’intervention.

Quel que soit la nature du sol (béton, macadam, terre, gravats…) et son relief (pente, bordures, obstacles etc.) la solution Water-Gate peut-être installée sans ancrage, dans toutes les directions.

• Son tracé s’adapte au terrain “comme une corde”, la seule véritable contrainte est celle de l’encombrement au sol (1,4 mètres d’emprise au sol pour une hauteur de protection de 35cm).
• Une protection modulaire par sections de 9m ou de 15m qui peut être prolongée à l’infini et combiner différentes hauteurs. Les différentes sections peuvent être reliées entre elles par des systèmes velcros.
• Étanchéité remarquable :
  Selon l’état de surface et la hauteur d’eau (pression hydrostatique) le taux de fuite varie globalement de 2l à 6l / Mètre linéaire et par minute. L’eau s’infiltre mais la barrière retient parfaitement les sables et les boues lourdes dans ses compartiments.

  • Étanchéité +

    Il est possible dans le cas d’une installation à sec de réduire de 5 à 10 X ce taux de fuite.

  • Double rideau de rétention

    Il est possible de canaliser les eaux de fuite et de les rejeter par pompage vers le côté inondé.

1.5 Le franchissement motorisé des barrages souples possible même après le début de l’inondation

Les barrières de protection Water-Gate déjà en eau peuvent être franchies par les engins de travaux ou de secours sans précaution particulière jusqu’à mi- essieu.

1.6 Une résistance exemplaire contre la crue

• Les barrières de confinement Water-Gate peuvent être utilisées des centaines de fois. Le PVC confère au polyester tissé des propriétés anti abrasives exceptionnelles. L’expérience des travaux en rivière montre que le barrage peut être utilisé pendant plusieurs années sur des surfaces accidentées.
• La résistance à l’impact d’objets tombant sur la barrière ou d’objets dérivants a été testée par l’US Army Corps of Engineers.
• Si la toile venait à être déchirée, il est possible d’intervenir simplement côté inondé pour arrêter la fuite et de réparer au sec ultérieurement par simple collage.

1.7 Un coût complet de protection anti crue IMBATTABLE

• Un coût d’achat au mètre linéaire très compétitif
• Aucun entretien et donc risque réduit en cas d’utilisations multiples (pas de pompes à entretenir)
• Faible coût de stockage
• Faible risque de vol à la différence des solutions métal
• Coût de mise en œuvre : imbattable
• Réutilisable des centaines de fois
• Facilement réparable

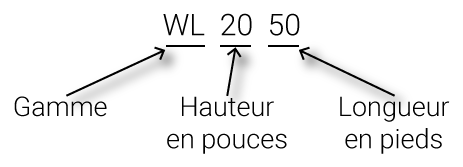

2. LES KITS DE PROTECTION / BARRAGES DE DEVIATION EXPRESS (<50 KG)

Maniables, les barrages peuvent être déroulés par une personne seule

WL 0617 (15 cm x 5,2 m) :

• Hauteur maximale de retenue d’eau : 15 cm
• Longueur de protection : 5,2 m
• Largeur (profondeur de la protection au sol) : 60 cm
• Conditionnement : l 42cm x L 30cm x H28cm
• Poids : 14,0 kg

WL 0630 (15 cm x 9,1 m) :

• Hauteur maximale de retenue d’eau : 15 cm
• Longueur de protection : 9,1 m
• Largeur (profondeur de la protection au sol) : 60 cm
• Conditionnement : l 40cm x L 38cm x H28cm
• Poids : 19,4 kg

WL 0650 (15 cm x 15,2 m) :

• Hauteur maximale de retenue d’eau : 15 cm
• Longueur de protection : 15,2 m
• Largeur (profondeur de la protection au sol) : 60 cm
• Conditionnement : l 45cm x L 75cm x H29cm
• Poids : 29,8 kg

Tous les barrages Water-Gate peuvent être reliés entre eux quel que soit leur hauteur à l’exception des barrages WL0630 et WL0650 qui ne peuvent être reliés qu’à des barrages de même hauteur (15cm).

———————————————————————————————————

WL 1430 (35 cm x 9,1 m) :

• Hauteur maximale de retenue d’eau : 35 cm
• Longueur de protection : 9,1 m
• Largeur (profondeur de la protection au sol) : 140 cm
• Conditionnement : l 37cm x L 106cm x H29cm
• Poids : 24 kg

WL 1450 (35 cm x 15,2 m) :

• Hauteur maximale de retenue d’eau : 35 cm
• Longueur de protection : 15,2 m
• Largeur (profondeur de la protection au sol) : 140 cm
• Conditionnement : l 49cm x L 108cm x H33cm
• Poids : 39,7 kg

WL 2030 (50 cm x 9,1 m) :

• Hauteur maximale de retenue d’eau : 50 cm
• Longueur de protection : 9,1 m
• Largeur (profondeur de la protection au sol) : 200 cm
• Conditionnement : l 44cm x L 74cm x H29cm
• Poids : 30,4 kg

WL 2050 (50 cm x 15,2 m) :

• Hauteur maximale de retenue d’eau : 50 cm
• Longueur de protection : 15,2 m
• Largeur (profondeur de la protection au sol) : 200 cm
• Conditionnement : l 58cm x L 76cm x H38cm
• Poids : 50,2 kg

3. LES PROTECTIONS CRUE / INONDATION DE GRANDE HAUTEUR

WL 2630 (66 cm x 9,1 m) :

• Hauteur maximale de retenue d’eau : 66 cm
• Longueur de protection : 9,1 m
• Largeur (profondeur de la protection au sol) : 264 cm
• Conditionnement : l 44cm x L 102cm x H31cm
• Poids : 38,6 kg

WL 2650 (66 cm x 15,2 m) :

• Hauteur maximale de retenue d’eau : 66 cm
• Longueur de protection : 15,2 m
• Largeur (profondeur de la protection au sol) : 264 cm
• Conditionnement : l 54cm x L 106cm x H34cm
• Poids : 62,9 kg

WL 3230 (81 cm x 9,1 m) :

• Hauteur maximale de retenue d’eau : 81 cm
• Longueur de protection : 9,1 m
• Largeur (profondeur de la protection au sol) : 324 cm
• Conditionnement : l 56cm x L 84cm x H41cm
• Poids : 62,5 kg

WL 3250 (81 cm x 15,2 m) :

• Hauteur maximale de retenue d’eau : 81 cm
• Longueur de protection : 15,2 m
• Largeur (profondeur de la protection au sol) : 324 cm
• Conditionnement : l 66cm x L 84cm x H51cm
• Poids : 104,0 kg

WL 3930 (100 cm x 9,1 m) :

• Hauteur maximale de retenue d’eau : 100 cm
• Longueur de protection : 9,1 m
• Largeur (profondeur de la protection au sol) : 396 cm
• Conditionnement : l 56cm x L 116cm x H41cm
• Poids : 76,8 kg

WL 3950 (100 cm x 15,2 m) :

• Hauteur maximale de retenue d’eau : 100 cm
• Longueur de protection : 15,2 m
• Largeur (profondeur de la protection au sol) : 396 cm
• Conditionnement : l 69cm x L 116cm x H51cm
• Poids : 126,8 kg

WL 5030 (100 cm x 9,1 m) :

• Hauteur maximale de retenue d’eau : 127 cm
• Longueur de protection : 9,1 m
• Largeur (profondeur de la protection au sol) : 508 cm
• Conditionnement : l 66cm x L 103cm x H 53cm
• Poids : 117,5 kg

WL 5050 (100 cm x 15,2 m) :

• Hauteur maximale de retenue d’eau : 127 cm
• Longueur de protection : 15,2 m
• Largeur (profondeur de la protection au sol) : 508 cm
• Conditionnement : l 84cm x L 103cm x H 69cm
• Poids : 187,7 kg

WL 6030 (152 cm x 9,1 m) :

• Hauteur maximale de retenue d’eau : 152 cm
• Longueur de protection : 9,1 m
• Largeur (profondeur de la protection au sol) : 608 cm
• Conditionnement : l 66cm x L 129cm x H 48cm
• Poids : 123,8 kg

WL 6050 (152 cm x 15,2 m) :

• Hauteur maximale de retenue d’eau : 152 cm
• Longueur de protection : 15,2 m
• Largeur (profondeur de la protection au sol) : 608 cm
• Conditionnement : l 86cm x L 129cm x H 61cm
• Poids : 204,8 kg

WL 7850 (198 cm x 15,2 m) :

• Hauteur maximale de retenue d’eau : 198 cm
• Longueur de protection : 15,2 m
• Largeur (profondeur de la protection au sol) : 792 cm
• Conditionnement : l 109cm x L 203cm x H 66cm
• Poids : 241,8 kg

4. LES TRACÉS DE PROTECTION INONDATION / ANTI CRUE

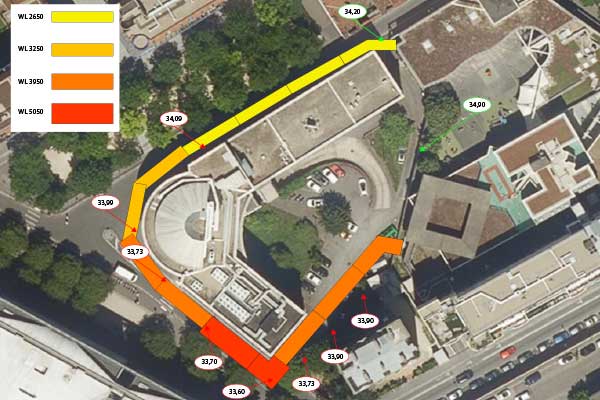

Le dispositif de protection périmétrique Water-Gate permet de protéger l’ensemble d’un bâtiment en retenant l’inondation à une certaine distance des murs, plutôt que de protéger chaque ouverture individuellement.
Le principe des barrages souples Water-Gate c’est de retenir l’eau à distance des biens à protéger.
Différents cas de figure :

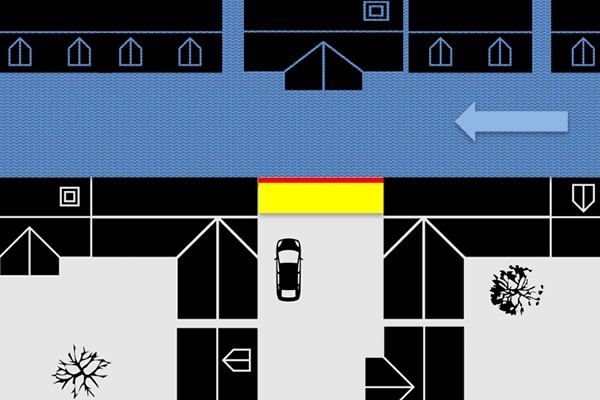

1. Protection par section – Pose en tableau entre deux murs.

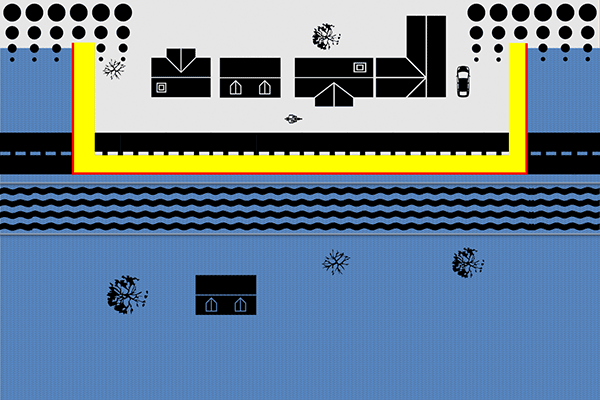

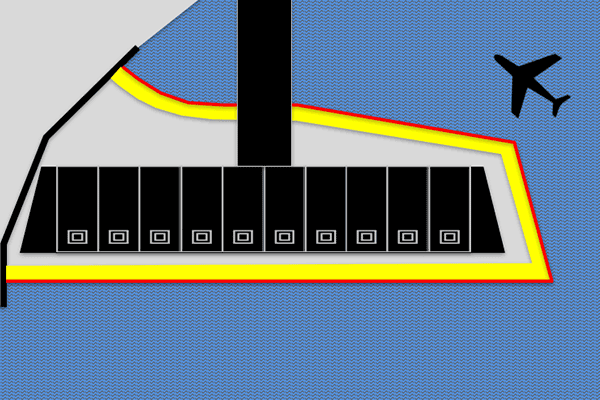

2. Protection semi périmétrique – Pose en appui sur façades avec angles (applique) ou sur un talus
3. Protection à 360°- Les extrémités se rejoignent.

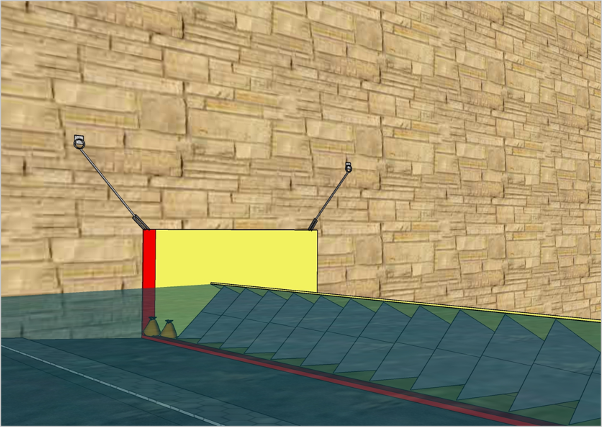

Pose des barrages en tableau entre deux murs

Il suffit de dérouler le barrage au sol et d’attacher avec des cordelettes les ganses situées aux deux extrémités du barrage : anneaux de fixation à poser lors de la première installation.
Les fixations sur les murs ne sont pas des « points d’ancrage » au sens où elles ne sont pas destinées à retenir le barrage en eau (le barrage est autobloquant), mais simplement de s’assurer que le barrage soit bien en place contre le mur, avant l’arrivée de l’eau, pour que l’étanchéité se fasse contre le mur comme contre le sol. On veillera à placer des sacs de sable aux angles pour limiter les fuites.

Pose des barrages en appui sur façade avec angle

5. LES QUATRE LES QUATRE REGLES D’OR A RESPECTER POUR L’INSTALLATION DES BARRAGES SOUPLES ANTI INONDATION

5.1 Pomper l’eau qui est à l’arrière / en aval du barrage souple anti inondation

Il est important de laisser une distance raisonnable entre l’édifice à protéger et l’arrière de la barrière afin d’installer une pompe à eau et pouvoir circuler librement. L’eau qui s’infiltre sous la barrière ne doit pas s’accumuler derrière celle-ci ; c’est pourquoi l’utilisation d’une ou de plusieurs pompes à eau est nécessaire pour assécher cette zone.

5.2 Lester le bord d’attaque de manière uniforme

Ne pas attacher la barrière au sol puisque c’est le poids de l’eau qui arrête l’eau. Cependant, l’installation d’un poids uniforme sur toute la longueur de la bavette avant est très importante pour minimiser les infiltrations d’eau sous la barrière et pour assurer son maintien au sol. Selon l’application, MegaSecur.Europe offre des modèles avec un lestage déjà intégré pour une installation rapide (Séries WL-WT). Sinon s’assurer que ce poids est bien attaché sur le devant de la bavette et que celui-ci ne se sépare pas de la bavette.

5.3 Empêcher l’eau de s’infiltrer sous la barrière

Retirer tous les objets susceptibles de créer des infiltrations d’eau sous la bavette. La barrière est conçue pour tenir en place sur toutes les surfaces (asphalte, gravier, gazon, pavé uni), mais s’il y a trop d’eau qui circule sous la bavette, la barrière a moins d’adhérence et risque de déraper. Il est donc important de s’assurer qu’aucun objet ne puisse causer des infiltrations sous la barrière.

5.4 Ne jamais essayer de colmater une fuite en arrière / aval de la barrière

S’il y a des fuites, corrigez-les à l’avant /amont de la barrière. Dans la plupart des cas, ce problème est causé par des infiltrations d’eau à l’avant / l’amont. Tenter de colmater les fuites d’eau à l’arrière /l’aval pourrait créer un bassin d’eau et rendre la barrière instable.

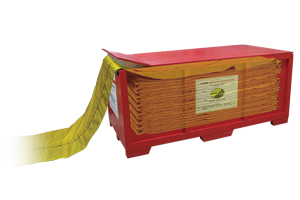

6. LES DISPOSITIFS DE DEPLOIEMENT RAPIDE : BARRAGES EN CAISSONS

Exclusivité Water-Gate les barrages sont placés dans des caissons de déploiement rapide que nous fabriquons sur-mesure :

• Les caissons peuvent être manipulés à l’aide d’un transpalette électrique ou d’une remorque.
• Possibilité d’équiper les caissons de petite taille avec des roulettes
• Il suffit de tirer au sol le premier barrage puis de déplacer le caisson sur toute la longueur.
• Les tronçons sont préassemblés et pliés en écheveaux (accordéon) dans les caissons.

Exemple en vidéo : https://youtu.be/B0OGRo2MXDU

Les barrages en caisson sont protégés des intempéries, des UV, des rongeurs et du vandalisme.
La couleur des caissons et les panneaux d’information peuvent être personnalisés.
Une signalétique extérieure indique le sens de déploiement ainsi que les tronçons correspondants.
Un exemplaire du manuel de l’utilisateur, une notice de montage et un plan de déploiement sont conservés à l’intérieur du caisson dans une boite hermétique.

6.1 Caissons en bois

Exemple de tailles de caissons pour 200 mètres de protection

Série WL-2050 : hauteur de protection 51cm
Dimensions d’un caisson avec 14 WL-2050 | 2.44m Length / 1.20m Height / 0.92m Width / Poids total 903kg

Série WL-2650 : hauteur de protection 66cm
Dimensions d’un caisson avec 14 WL-2650 | 2.44m Length / 1.20m Height / 1.22m Width / Poids total 1081kg

6.2 Caissons de déploiement rapide en acier galvanisé

Toutes dimensions sur-mesure jusqu’à : 2.44m Longueur – 1.2m Hauteur – 1.26m Largeur

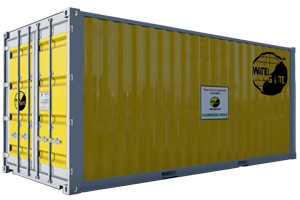

6.3 Barrages en containers de déploiement rapide de 20 pieds

Chaque container est conçu pour faciliter le déploiement et le reconditionnement de la protection inondation en toute sécurité. Un chemin de manutention est disposé de chaque côté avec marches pour faciliter les opérations.

Exemple capacitaire pour la gamme WL-5050, longueur totale de protection : 334m
Série WL-5050 : hauteur de protection 127cm
Dimensions d’un container avec 22 WL-2650 | 6.06m Length / 2.59m Height / 2.44m Width

7. LA PROTECTION ANTI INONDATION / ANTI CRUE WATER-GATE©

7.1 Faire barrage aux inondations en toutes circonstances

Water-Gate est une protection inondation d’urgence souple qui se remplit, se déploie, et se stabilise automatiquement avec l’eau d’inondation ou les eaux d’extinction incendie.
La solution Water-Gate est proposée par la société MegaSecur.Europe, importateur exclusif pour le continent européen du Barrage Water-Gate, fabriqué par la société MegaSecur.International dans son usine de Victoriaville, Québec – Canada.

72 Présentation du concept

Water-Gate est une protection d’urgence extrêmement efficace et sûre :

• Water-Gate remplace instantanément des milliers de sacs de sable
• Water-Gate reste stable quel que soit sa longueur, le sens du courant ou la pente du terrain

Water-Gate peut retenir des milliers de mètres cube d’eau sans ancrage !
La conception du barrage mobile anti inondation Water-Gate, dans un rapport hauteur x profondeur au sol de 1 à 4 (Rapport 1 à 3 pour la gamme urbaine WS) assure une parfaite stabilité et adhérence sur tous types de sols, quel que soit la hauteur à protéger.

• La poussée qui s’exerce sur la toile de fond est 3x à 4x plus importante que la poussée horizontale.
• Le Barrage Water-Gate anti inondation se déploie automatiquement avec le flux de l’inondation.
• Les produits Water-Gate sont reconnus pour leur performance dans le monde, depuis plus de 15 ans.

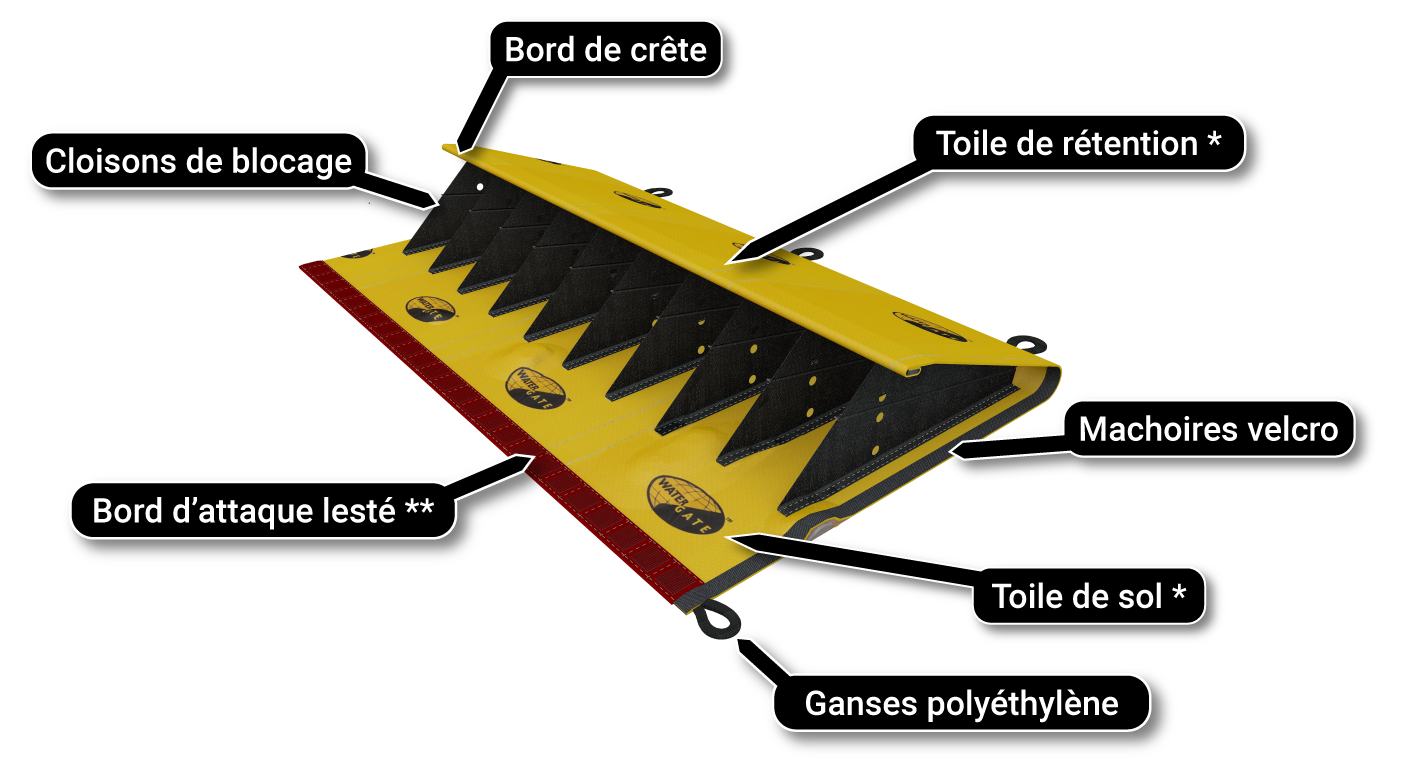

7.3 Caractéristiques générales des barrages anti crue

A. Toile de polyester enduit de PVC ultra robuste et résistante à l’abrasion pour des installations sur tous types de surfaces.
B. Cloisons étirées procurant ainsi une meilleure adhérence sur les surfaces lisses.
C. Ganses en polyéthylène pour rétention, si nécessaire.
D. Lestage de plaquettes d’acier galvanisé incorporées dans un filet en polyester cousu sur la barrière d’eau.
E. Ganses en polyéthylène (suspension pour séchage).

Mise en œuvre

Les barrages mobiles anti inondation se présentent sous la forme de rouleaux à dérouler sur le sol, ou sont conditionnés dans un caisson spécialement étudié pour permettre un déploiement rapide.

Maniabilité

Les barrages anti inondation Water-Gate sont fabriqués en longueurs unitaires inférieures ou égales à 15,2 mètres afin que leur mise en œuvre puisse être réalisée par seulement une ou deux personnes (selon la hauteur de protection). Cette modularité permet également des protections inondation discontinues pouvant s’adapter à toutes les situations.

Modularité

Il est possible d’étendre indéfiniment la longueur de la protection inondation, et ceci sans perte d’efficacité.
La protection inondation Water-Gate peut être rallongée à souhait par simples rajouts successifs de nouvelles longueurs, indépendamment des différentes hauteurs de protection choisies : connections rapides et sans outil par système de doubles velcros.
A l’inverse et avec la même simplicité, les éléments devenus inutiles du fait par exemple d’une diminution de la crue, peuvent être rapidement retirés sans compromettre l’efficacité des protections inondation encore en place.

Stabilité

Water-Gate reste stable quel que soit sa longueur, la pente du terrain ou le sens du courant (de face, latéral ou reflux). Il ne présente aucun risque de dérapage, et ne nécessite donc aucun ancrage.

Étanchéité

La protection inondation Water-Gate garantit une excellente étanchéité grâce à la pression que l’eau qui s’exerce sur la toile au sol et grâce au système de lestage intégré qui empêche l’eau de s’infiltrer sous le barrage.

• Fuites sur sol lisse (type béton) : 4 l/min/mètre linéaire
• Fuites sur sol naturel : 6,5 l/min/mètre linéaire

Flexibilité au périmètre choisi

La protection inondation Water-Gate peut être courbée, en tous points et dans toutes les directions pour s’adapter à toutes les situations (protection périphérique d’un bâtiment par exemple). Il est possible de former un angle droit sans élément complémentaire, par simple pliage (procédure décrite dans le manuel de l’utilisateur).

S’adapte à tous les reliefs

Butte, fossé, trottoir, escalier, rail… le terrain n’a pas besoin d’être plat. Il est néanmoins recommandé de positionner des sacs de lestage aux endroits de ruptures franches comme les bordures de trottoirs, murets.

Épouse les obstacles

La protection inondation Water-Gate peut passer au-dessus des obstacles/objets. La pression de l’eau sur la toile va épouser la forme de l’objet, évitant ainsi les fuites.

S’adapte à tous les types de sols

Asphalte, gazon, gravier, pavés autobloquants, dalles, carrelage… également sur le sable avec des précautions particulières.

Résistance aux chocs

De par sa conception en matériaux souples, le Barrage Mobile Anti Inondation Water-Gate est particulièrement résistant aux chocs (objets dérivants par exemple). L’énergie d’un choc est aisément absorbée par le barrage, sans qu’il ne se brise, se déchire ou perde de sa stabilité.
Les tests de résistance aux chocs provoqués par des troncs d’arbres lancés à grande vitesse sont impressionnants.
Cf. Certification FM Global & vidéo du test : https://youtu.be/51ytObyMMVc
Dans le cas exceptionnel d’une déchirure lorsque le barrage est en eau, il suffit de glisser une pièce de toile à l’intérieur du barrage pour colmater la brèche (étanchéité assurée par la simple pression de l’eau sur la toile).

Durabilité

Le barrage anti crue Water-Gate est un produit extrêmement solide et robuste. Le barrage est conçu en toile de polyester enduit de PVC, très résistante à l’abrasion et à la déchirure. Les points de couture sécuritaires sont réalisés en fil 100% polyester, en point noué. Un point noué cassé ne compromettra pas le point noué suivant. Les matériaux de la barrière résistent facilement à des températures de +50° C à -40° C, et à la plupart des produits chimiques.
Le barrage inondation Water-Gate étant exclusivement constitué de matériaux polymères, sa durée de vie est estimée à 30 ans à raison de 2 à 3 utilisations par an.

Entretien des barrages

Les barrages mobiles anti inondation Water-Gate nécessitent peu d’entretien. Nous recommandons de nettoyer et de faire sécher les barrages inondation après chaque utilisation (des ganses sont prévues pour suspendre le barrage inondation en vue du séchage). Les saletés et l’humidité n’ont aucun effet sur la qualité et la résistance de Water-Gate, mais des odeurs désagréables peuvent s’en dégager lors d’une prochaine utilisation.

Mise en œuvre en cours d’inondation / crue

La mise en œuvre du barrage Watergate en cours d’inondation est parfaitement possible mais nécessite un personnel plus nombreux.

Franchissement possible de la barrière à sec ou en eau

La barrière souple peut être franchie dans les deux sens

• A sec quel que soit la taille du véhicule
• En eau : sans risque jusqu’à mi essieu, avec précautions au-delà (le châssis ne doit jamais accrocher le dessus de la barrière).

Garantie des barrages Water-Gate©

Chaque barrage inondation est fabriqué et inspecté selon des normes de qualité très rigoureuses. Un numéro de série est inscrit aux extrémités de chaque protection inondation pour assurer leur traçabilité.
Nos barrières inondation sont garanties contre tout vice de conception, de matière ou de réalisation pendant un délai de deux ans pour la tenue aux UV, l’étanchéité, et la résistance mécanique des tissus et matériaux techniques stockés dans leur conteneur d’origine.

7.4 Obturation ponctuelle de grilles ou trémies par kit Grille étanche

MegaSecur a mis au point des bâches PVC équipées en périphérie de bandes polyuréthane « collant » (dureté faible – shore 0) d’épaisseur 10mm.
Ce polyuréthane extrêmement adhésif assure une étanchéité parfaite sur sol sec et intéressante  sur sol humide.

7.5 Pompage des eaux d’infiltration

Aucun système mobile de protection inondation n’est totalement étanche. La surface même sur laquelle repose le barrage n’est pas 100% étanche.

Les barrières Water-Gate ont été certifiées FM Approvals pour une hauteur de 1 pied.
Le taux de fuite du protocole FM Global est de 3,1 litres/mn/mètre linéaire (0,25 gpm) quel que soit la hauteur, c’est un taux très exigeant compte tenu des conditions de tests (faible profondeur et vagues fortes).
Voici le résultat des taux de fuite pour les barrières Water-Gate© | conformes à ce que nous constatons en général.
1,6 l/mn/ml pour 1 pied (30,5cm)
3,5 l/mn/ml pour 2 pieds (61cm)
6,8 l/mn/ml pour 3 pieds (91,5cm)
Voir l’extrait en annexe
FM Approvals – Approval Standard for Flood Abatement Equipment – Extract

Nous recommandons de mettre en place une solution de pompage pour récolter les eaux de fuite et les rejeter au-delà du barrage.
Les eaux de fuite se concentrent par gravité vers les points bas du site à protéger. Nous recommandons l’utilisation de motopompes auto-amorçantes ou de pompes serpillières couplées à des groupes électrogènes.

7.6 Réparations des barrages anti inondation

Dans le cas exceptionnel d’une déchirure lorsque le barrage est en eau, il suffit de glisser une pièce de toile à l’intérieur du barrage (face amont) pour colmater la brèche (étanchéité assurée par la simple pression de l’eau sur la toile). Il est possible de réparer durablement la protection hors d’eau à l’aide du kit de réparation fourni (Colle polyuréthane bi-composants pour PVC souple Zodiac (750 ml) et Bande de 5 m x 2 m de toile PVC).

7.7 Certification des barrages anti crue

Le Protection inondation Water-Gate est conforme aux exigences européennes.
Les Barrières Water-Gate ont passé avec succès les tests et le processus de certification de la compagnie FM Global, leader mondial de l’assurance dommage aux biens.

Les tests ont été réalisés en collaboration avec le US Army Corps of Engineers.
Extrait vidéo des tests : https://youtu.be/51ytObyMMVc

Trois hauteurs ont été testées : 100 cm, 127 cm et 152 cm.

Points testés (durant 24 heures pour chaque test) :

• Étanchéité et stabilité à 30%, 60% et 100% de la capacité du barrage
• Résistance aux vagues à 60%, 80% et 100% de la capacité du barrage
• Résistance aux courants parallèles
• Résistance aux chocs (impacts de troncs)
• Résistance à la surverse (120% de la capacité du barrage).

7.8 Barrages 100% Recyclable

Les produits Water-Gate sont fabriqués à partir de matières recyclables.
Ground Sheet & Retention Tarp | PVC Coated polyester
Holding partitions | Polyethylene fabric
Ballast | Steel plates
The sewing thread & velvet strips (Velcro©) | Polyester
Straps | Polypropylene

Composition produit d’un barrage anti inondation amovible Water-Gate© WL-2050

Notre procédé de fabrication minimise la production de déchets : toutes les matières premières en PE et PVC sont réutilisées pour les modèles barrières de faible hauteur.
Le PE non manufacturé est collecté par une entreprise locale et recyclé avec du verre pour produire des pavés composites pour les chaussées.

7.9 Références

France

Airports, Transport networks
SNCF Paris Protection of RER C | EUROVIA
Army, Civil Protection, Fire and rescue services
Cuers Pierrefeu Naval Air Station | 25 SDIS
Civil Engineering, Nuclear Energy, Energy Transport, Environment
SPAC | Vinci construction | HydroAlsace
Industrial Environment, Logistics, Banking
Hager Electro Bischwiller | Géant Casino Aix en Provence | BURGEAP | Nestlé Nutrition | Natixis Paris
Cities, Towns
City of Bretteville l’Orgueilleuse 14740 | Town of Petite-Rosselle 57540 | City of Rohr 67270 | City of Simandres 69360 | City of Valencia 26000

Europe

Airports, Transport networks
Copenhagen Airport I CPH
Army, Civil Protection, Fire and rescue services
Eppingen Fire Brigade – Germany | Gernsbach Fire Brigade – Germany | Furtwangen Fire Brigade – Germany
Civil Engineering, Nuclear Energy, Energy Transport, Environment
Sellafield Nuclear Power Plant – UK | Environment Agency of Nottinghamshire
Water Management and Treatment
Thames Water – UK | South East Water – UK | YorkshireWater – UK |Welsh Water – UK
ERP – Universities
Southampton Solent University – UK
Cities, Towns, Parishes
Bergen – Norway | Chaudfontaine – Belgium | Frutigen – Switzerland | Greve Strand – Denmark | Milan – Italy | Mons – Belgium | Neufchatel – Switzerland | Tubize – Belgium | Aosta Valley – Italy

World

Worldwide Airports, Transport networks
Tokyo International Airport – Japan
Civil Engineering, Nuclear Energy, Energy Transport, Environment
National Grid, Natural Gas & Electricity, Syracuze, New York – USA | Exon Mobil
ERP – Universities
Good Samaritan Hospital, New York, New York – USA | Battery Park City Parks Conservancy, New York, New York – USA
Cities, Towns
Bangkok – Thailand | Mexico City – Mexico | Montreal – Canada | Sydney – Australia | Tokyo – Japan

8. TYPOLOGIE DES INONDATIONS EN EUROPE

8.1 Inondations par débordement

Description

Inondation par débordement direct d’un cours d’eau en crue sur les terrains voisins :
l’eau se répand dans les talwegs et les dépressions topographiques.

Les causes

Inadéquation entre la quantité d’eau à évacuer et les capacités hydrauliques du bassin hydrographique.
Fortes pluies en amont dans le bassin versant (longue période pluvieuse).
Saturation en eau des sols du bassin versant.
Fonte des neiges.
Refoulement par un fleuve en crue sur son affluent.
Grande marée sur fleuve côtier.
L’inondation peut se propager à l’intérieur des terres par débordement des réseaux d’assainissement: on parle d’inondation par débordement indirect.

Inondations par débordement : les drames

Crue de la Seine le 28 Janvier 1910 | 200 000 parisiens sinistrés, 10 jours de crue, 35 jours de décrue, 2 Milliards d’Euros de dégâts.
Crues du Rhône les 3, 4 Décembre 2003 | 7 morts, 1 513 communes sinistrées, 700 Millions d’Euros.

8.2 Ruissellement pluvial urbain

Description

Ecoulement très important des eaux à la surface des sols imperméables en zone urbaine.
3/4 des communes françaises ont déjà connu au moins une fois une inondation par ruissellement.

Les causes

Des crues violentes peuvent apparaître sur tout le territoire suite à des épisodes orageux courts et intenses | Pluies torentielles – Orages stationnaires.
Le ruissellement se produit quand l’intensité des précipitations dépasse l’infiltration et la capacité de rétention de la surface du sol.
La généralisation des sols imperméabilisés augmente le risque de saturation des collecteurs d’eau en zone urbaine.
Le ruissellement peut également survenir par saturation, sur un sol déjà saturé en eau.

Ruissellement pluvial urbain : les drames

Inondations de Nîmes, le 3 Octobre 1988 | 20 Millions de m3 s’abattent sur les bassins versants, 9 morts en 6 h, 610 M€.
Inondations Royaume-Uni Juin-juillet 2007 | 13 morts, 55.000 propriétés inondées. 3,7 Mds €
Inondations de Copenhague, Danemark, 2 Juillet 2011 | 135 mm d’eau en 2 h, routes, voies ferrées, sous-sols inondés. 750 M€
Inondations dans le district de Krasnodar, Russie, le 6 Juillet 2012 | L’équivalent de 5 mois de pluie en une nuit. 171 morts. 13 000 foyers touchés.

8.3 Inondations boueuses

Description

Les inondations boueuses résultent de ruissellements très important sur des terres cultivées.
Les écoulements d’eau emportent au passage des quantités importantes de sédiments érodés.
Ces inondations affectent en particulier les infrastructures routières (routes déformées, colmatage des égoûts) ainsi que les habitations privées (caves, rez-de-chausée et jardins).

Les causes

Fort ruissellement suite à des orages violents sur des terres agricoles, en particulier les cultures sarclées (betterave, maïs, pomme de terre…).
Construction d’habitations en contre bas des terres agricoles.
Agrandissement des parcelles sans élément tampon.
On observe les inondations boueuses dans les South Downs du sud de l’Angleterre, en Normandie, en Picardie, dans le centre de la Belgique, aux Pays-Bas, en Slovaquie et en Pologne.

Inondations boueuses : les drames

La Belgique est particulièrement exposée au risque des inondations boueuses: plus de 700 sites touchés chaque année. En 10 ans, 4/5ème des communes du centre de la Belgique ont connu une inondation boueuse.
Inondations boueuses en Alsace le 8 Juin 2016 | 60 communes touchées, fermeture de l’autoroute A36.

8.4 Les coulées de boues

Description

Les coulées de boues sont un mouvement de terrain | glissement de terrain, provoqué par des pluies torrentielles.
Elles sont composées pour moitié au moins par des limons et matériaux argileux.
Les coulées de boue se forment sur des versants et se constituent en cours d’eau à régime torrentiel, elles peuvent atteindre une vitesse de 90km/h.
Leur puissance destructrice est comparable à celle des avalanches.

Les causes

Les coulées de boue apparaissent dans des matériaux meubles (colluvions, glissements de terrain) lorsque leur teneur en eau augmente fortement (talwegs, lits de rivière).
Les fortes précipitations érodent le couvert végétal, ravinent les sols, mettent en charge les terrains.
Les matériaux perdent brutalement leur cohésion (solifluxion) sous l’effet de la pente et de la pesanteur.
Les zones dénudées et les incendies favorisent le ruissellement et l’érosion.
Les séismes sont également un facteur aggravant.

Coulées de boue : les drames

Le Grand-Bornand, Haute-Savoie, le 14 Juillet 1987 | Une coulée de boue fait 23 morts dans un camping situé le long du Borne.
Vaison la Romaine, le 22 Septembre 1992 | L’Ouvèze ravage tout sur son passage, 46 victimes, 500M€.
Crues éclairs dans le Gard, les 8 et 9 Septembre 2002 | 24 victimes. 1,2 milliards d’euros de dégâts, jusqu’à 680mm de pluie sur le bassin versant en moins de 24 h.
Inondations meutrières dans le Var, 15 Juin 2010 | 23 victimes, 44 communes sinistrées, 1 milliard d’euros de dommages directs, 35 700 sinistres déclarés, coût moyen par sinistre 17 230 euros.
Inondations éclair dans les Alpes-Maritimes le 3 Octobre 2015 | Les lames d’eau diluviennes font 20 victimes, jusqu’à 200mm de pluie en 2 heures, fermeture d’autoroutes, interruption de trafic aérien et ferroviaire.

8.5 Inondations par submersion marine

Description

Inondation de la zone côtière par la mer | Cordon littoral – Estuaires – Lagunes (ex Aqua Alta à Venise).

Les causes

Phénomènes météorologiques violents : hausse du niveau de la mer par dépression atmosphérique (tempêtes, cyclones).
Vagues déferlantes poussées par de forts vents de mer (surverse ou impact répété des vagues qui peut provoquer une rupture de digues ou de dunes).
Phénomènes océanographiques de grande ampleur : Grandes marées, Houle.

Submersions marines : les drames

Les inondations en Mer du Nord le 31 Janvier 1953 | 1 835 personnes et 200.000 têtes de bétail périrent au Pays-Bas, 4 500 bâtiments engloutis.
Tempète Xynthia le 27 février 2010 : Vendée, Charente-Maritime et Côtes-d’Armor | 53 morts en France et 2,5 milliards d’euros de dommages.
Ouragan Katrina le 29 août 2005 : Nouvelle-Orléans | Plus de 1 800 morts, bilan financier plus de 150 milliards de dollars.

8.6 Rupture de barrage | Digue

Description

Rupture de barrage, rupture de digue, rupture de canalisation | Ouvrages artificiels hydrauliques
Inondation soudaine par onde de crue ou onde de submersion.

Les causes

Causes naturelles : séismes, tsunamis, crues exceptionnelles, glissements de terrain, érosion interne par renard hydraulique, érosion externe par affouillement dans le lit d’un cours d’eau, animaux fouisseurs…
Causes humaines : erreurs d’exploitation, terrorisme.
Causes techniques : vice de conception, vice de fabrication, vice de maintenance.

Ruptures de digue : les drames

Barrage de Malpasset France le 2 Décembre 1959 | 423 morts, 7 000 sinistrés
Barrage de Vajont en Italie le 9 Octobre 1963 | Plus de 1 900 morts.
Rupture de digue Jakarta Indonésie le 27 Mars 2009 | 58 morts, 500 maisons englouties
Catastrophe des boues rouges d’Ajka Hongrie le 4 Octobre 2010 | 10 morts, désastre écologique

8.7 Inondations par remontée de nappe

Description

Remontée émergente d’une nappe phréatique. Il s’agit d’inondations lentes ou de plaine.

Les causes

Evénements pluvieux exceptionnels qui apportent une recharge exceptionnelle à une nappe phréatique dont le niveau d’étiage est déjà élevé | Souvent en période hivernale où l’évaporation est faible, les précipitations importantes et la végétation peu active.
La zone non saturée est progressivement envahie par l’eau, jusqu’à ce qu’elle atteigne la surface du sol: c’est l’inondation par remontée de nappe.
Le phénomène est d’autant plus marqué que le terrain présente un faible pourcentage d’interstices (ex aquifères de la craie).
L’inondation est généralement lente et étendue.
Les dégâts affectent les fondations des bâtiments (crue et décrue), entrainent des dommages aux réseaux routiers et aux chemins de fer (tassements différentiels des gravats et ballasts), remontées d’objets enterrés (canalisations, cuves, piscines…).

Inondations par remontée de nappe : les drames

Crue centennale du Clain, la Vienne, le 22 Décembre 1982 | Remontée de la nappe du Dogger dans le bassin versant du Clain, le Clain est monté jusqu’à une hauteur de 5,60 mètres.
Crues de la Somme en Avril 2001 | 165 communes concernées, 3 000 sinistrés, 200 entreprises touchées, 150 Millions €.

Leader mondial des barrages souples autobloquants
